Wasserzähler-Eckventil und -Anschlussbogen

Die vorliegende Produktgruppe umfasst zwei baugleiche Bauteile, deren Einsatzzweck in der fachgerechten Verbindung von Wasserzählern und zugehörigen Armaturen liegt. Zum einen handelt es sich um das Wasserzähler-Eckventil und zum anderen um den Wasserzähler-Anschlussbogen. Beide Komponenten zeichnen sich durch identische Kernmerkmale aus, die eine zuverlässige Dichtheit, eine einfache Montage sowie eine langfristige Einsatzfähigkeit sicherstellen.

Wesentliche Merkmale beider Baugruppen sind die Überwurfmutter G 3/4" IG, jeweils ausgestattet mit einer Plombiervorrichtung, welche eine manipulationssichere Montage gewährleistet. Ergänzend verfügen die Bauteile über einen langen Schubschaft sowie eine Schubrosette mit einem Durchmesser von 54 mm. Die Anschlussverbindung erfolgt jeweils über DN 15 AG 1/2", wodurch eine entsprechende Passung zu gängigen Wasserzählern- und Armaturensystemen gegeben ist.

Diese Baugruppen sind damit geeignet in Neu- bzw. Bestandsinstallationen eingesetzt zu werden. Ihre konstruktive Ausführung unterstützt eine zuverlässige Funktionsfähigkeit im täglichen Betrieb, während die vorgesehenen Standardmaße eine problemlose Integration in vorhandene Installationen ermöglichen. Insgesamt bieten die Produkte eine robuste Lösung für eine rechtssichere und langlebige Wasserinstallation.

Wasserzähler-Eckventil

• Überwurfmutter G 3/4" IG, mit Plombiervorrichtung
• Langer Schubschaft
• Schubrosette Ø 54 mm
• Anschluss DN 15 AG1/2"

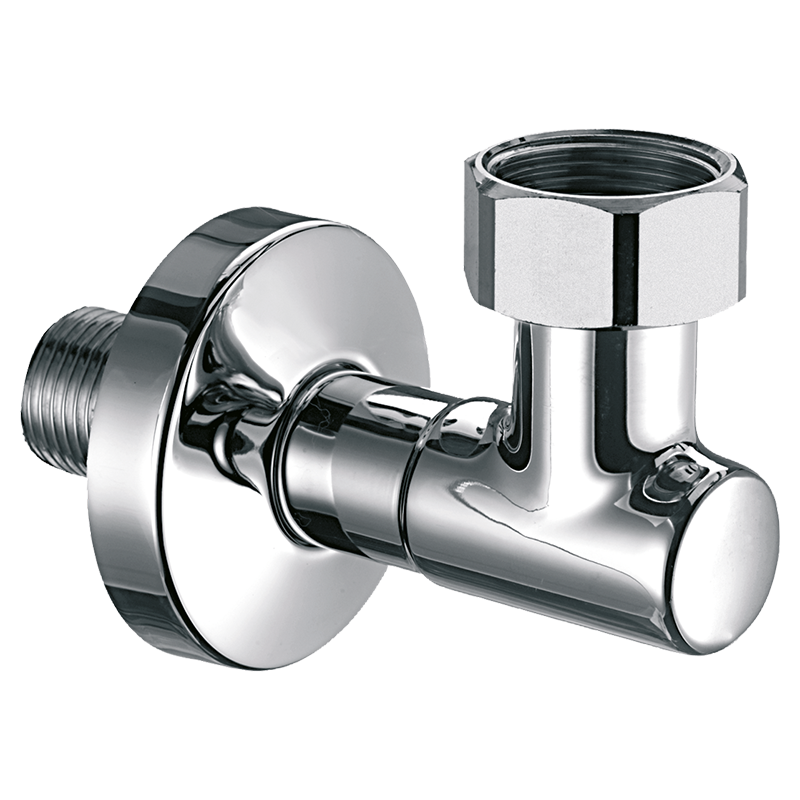

Wasserzähler-Anschlussbogen

• Überwurfmutter G 3/4" IG, mit Plombiervorrichtung
• Langer Schubschaft
• Schubrosette Ø 54 mm
• Anschluss DN 15 AG1/2"
