Module und Netzanschluss für Ultramess® C3/S3 und WingStar® C3/S3

Für die Systeme Ultramess^® C3/S3 und WingStar^® C3/S3 stehen Module mit verschiedenen Kommunikationslösungen zur Fernauslesung von Wärme- und Kältezählern zur Verfügung. Die Zähler verfügen über einen Steckplatz für nachrüstbare Module. Der Netzanschluss mit 230 V oder 24 V AC dient zur Stromversorgung der Zähler anstelle der integrierten Batterie. Bitte beachten Sie, dass die Eichgültigkeit der Geräte sechs Jahre beträgt und nach Ablauf dieser Frist eine Kostenabrechnung nicht mehr zulässig ist. Für weitere Informationen zu spezifischen Modulen, Kompatibilitäten oder Installationshinweisen stehen wir Ihnen jederzeit zur Verfügung.

LoRaWAN Modul

Die LoRaWAN-Schnittstelle dient zur Übertragung von Zählerdaten (Absolutwerte). Funk 868 MHz, Klasse A bidirektional, Aktivierung per OTAA oder ABP, mit integrierter Antenne.

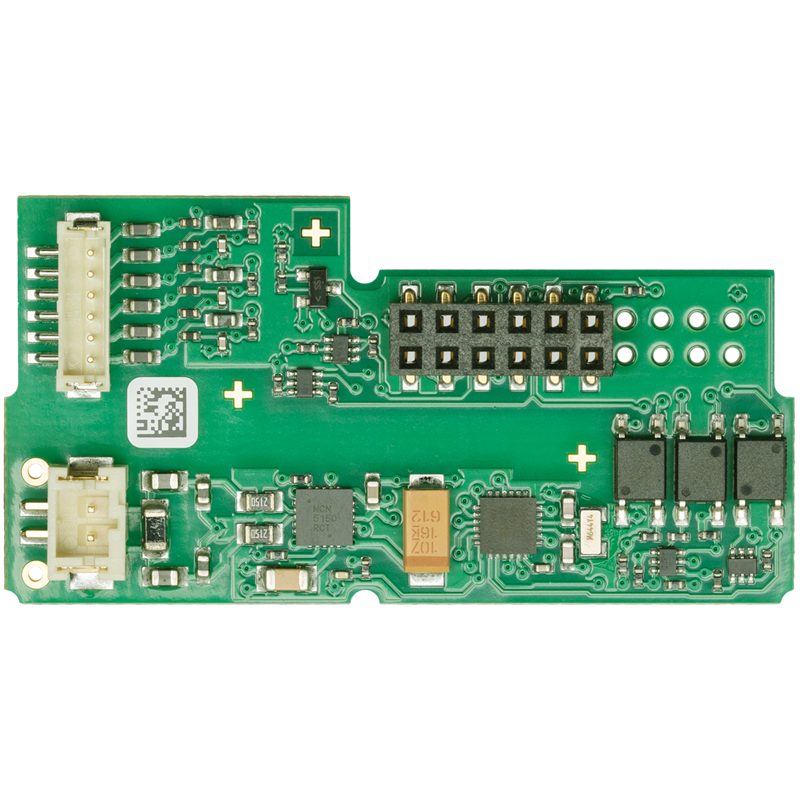

M-Bus Modul

M-Bus Schnittstelle zur Fernauslesung nach EN13757. Datenauslesung und Konfiguration über verpolungssichere 2-Draht-Leitung für Datenauslesung, Smart Metering, Monitoring und Gebäudeautomationssysteme. Unterstützt 300 und 2400 Baud, Primär- und Sekundäradressierung. Beliebig häufig auslesbar, Datenaktualisierungsrate bei Batterieversorgung 60 s, bei Netzanschluss 2 s.

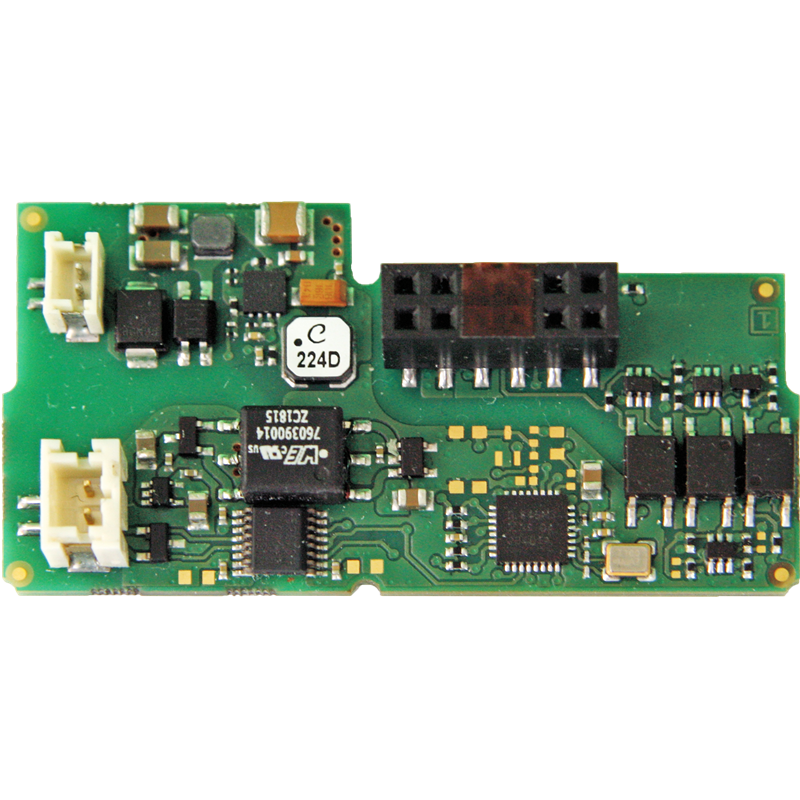

Modbus RTU Modul

Das Modbus RTU Modul ist eine galvanisch getrennte Schnittstelle zur Übertragung von Zählerdaten (Absolutwerte), um sie über den RS-485-Kanal mit dem Modbus RTU-Netzwerk zu verbinden. RS-485 bis 115.200 Baud, benötigt 12-24 VDC.

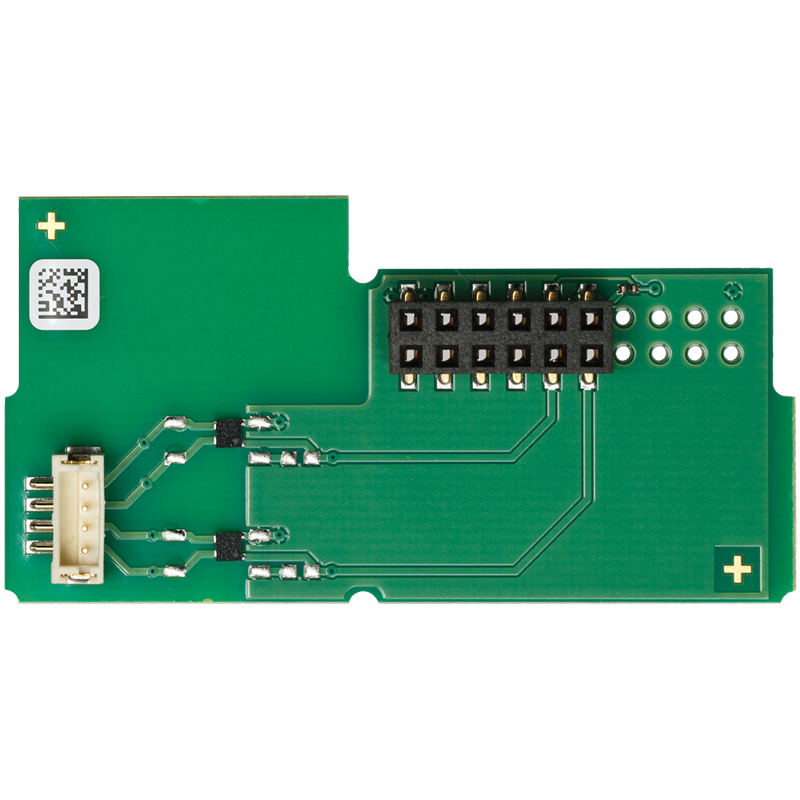

Impulsausgang Modul

Zwei potentialfreie Pulsausgänge über die Zählimpulse des Rechenwerkes ausgegeben werden. An dem Pulsausgang können die verschiedensten Abfragegeräte angeschlossen werden, z.B. Fernanzeige. 1 kWh/Impuls für Energie, 10 l/Impuls für Volumen, beim kombinierten Klimazähler Impuls 1: Wärmeenergie, Impuls 2: Kälteenergie.

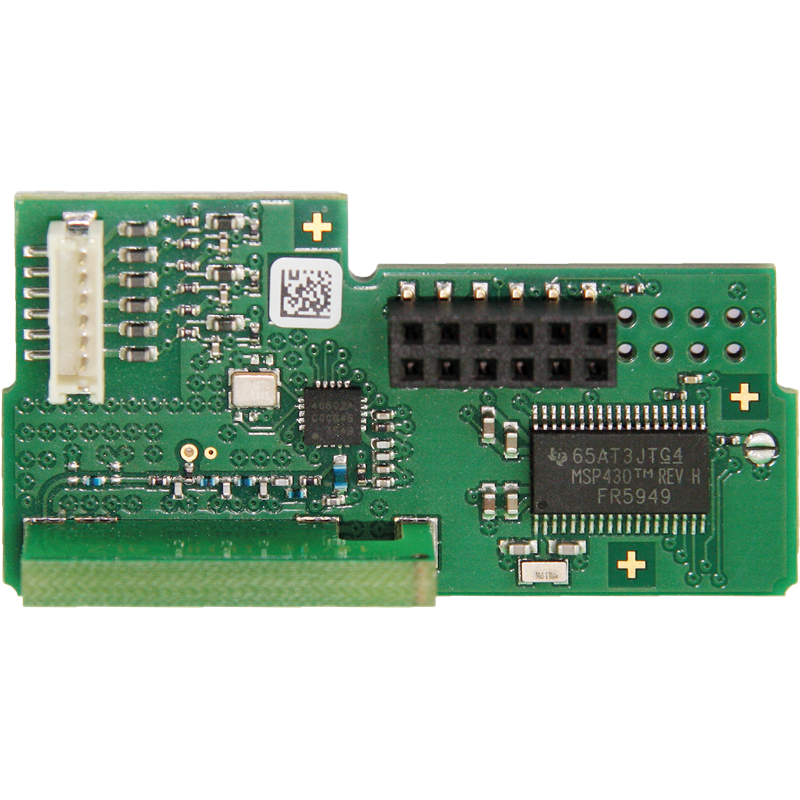

Wireless M-Bus (Funk), Modul

Wireless M-Bus Schnittstelle für Datenauslesung und Konfiguration nach EN 13757 und Open Metering Standard (OMS), 868 MHz, unterstützt S1, T1 und C1 Modi. Mit AES-128-Verschlüsselung nach Mode 5 oder 7. Konfigurierbare Sendezeiten, Intervall, Modus und AES-Schlüssel. Für stationäre und mobile walk-by Auslesung, Smart Metering und Gebäudeautomationssysteme.

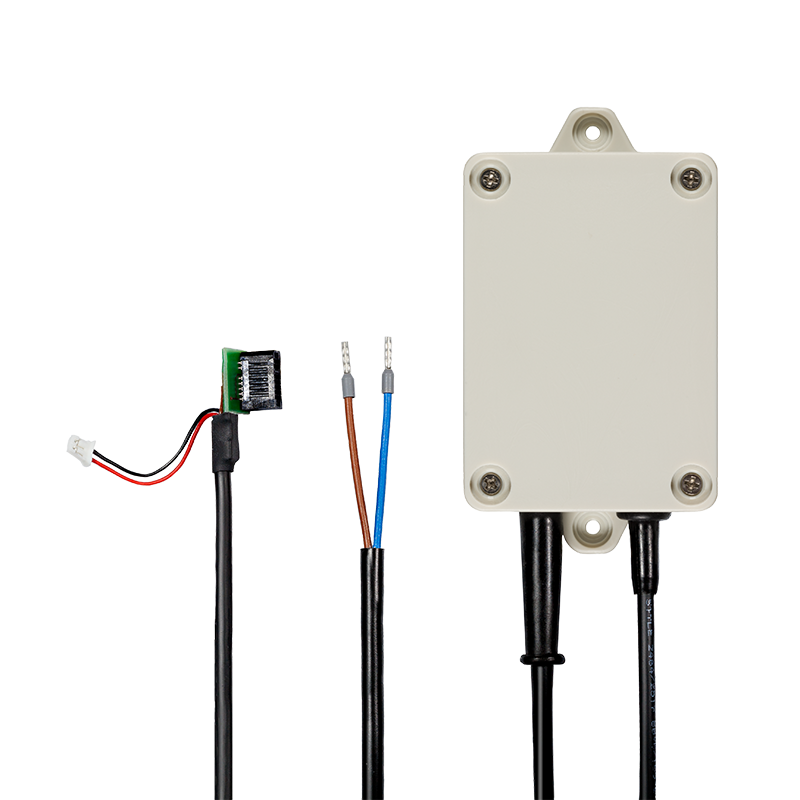

Netzanschluss 230 V AC oder 24 V AC

Mit integrierter Backupbatterie, mit Netzanschluss Messzyklus 2 s, mit Batterie dynamischer Messzyklus 2/60 s, nachrüstbar.

Betriebsfertige Konfiguration der Module vor Auslieferung auf Anfrage!
