Module und Netzanschluss für Ultramess® E und H

Für WingStar^® E, Ultramess^® E und H stehen Module mit verschiedenen Kommunikationslösungen zur Fernauslesung von Wärme- und Kältezählern zur Verfügung. Die Zähler sind mit zwei Steckplätzen ausgestattet, an denen nachrüstbare Module angeschlossen werden können. Der Netzanschluss mit 230 V oder 24 V dient zur Stromversorgung der Zähler anstelle der integrierten Batterie. Bitte beachten Sie, dass die Eichgültigkeit der Geräte sechs Jahre beträgt. Nach Ablauf dieser Frist ist eine Kostenabrechnung nicht mehr zulässig. Dank der modularen Bauweise lassen sich Erweiterungen und zukünftige Anpassungen effizient realisieren, sodass eine nachhaltige Investition in moderne Mess- und Kommunikationslösungen gewährleistet ist.

Analogmodul

Analog 4...20 mA mit 2 passiven Ausgängen, konfigurierbare Messwerte (Leistung, Durchfluss oder Temperaturen) und Skalierung (z.B. 0-100 kW, 0-10 m³/h, 0-100 °C) für Steuerung, Regelung und Visualisierung. Belegt beide Modulsteckplätze und benötigt 230 V / 24 V Netzanschluss.

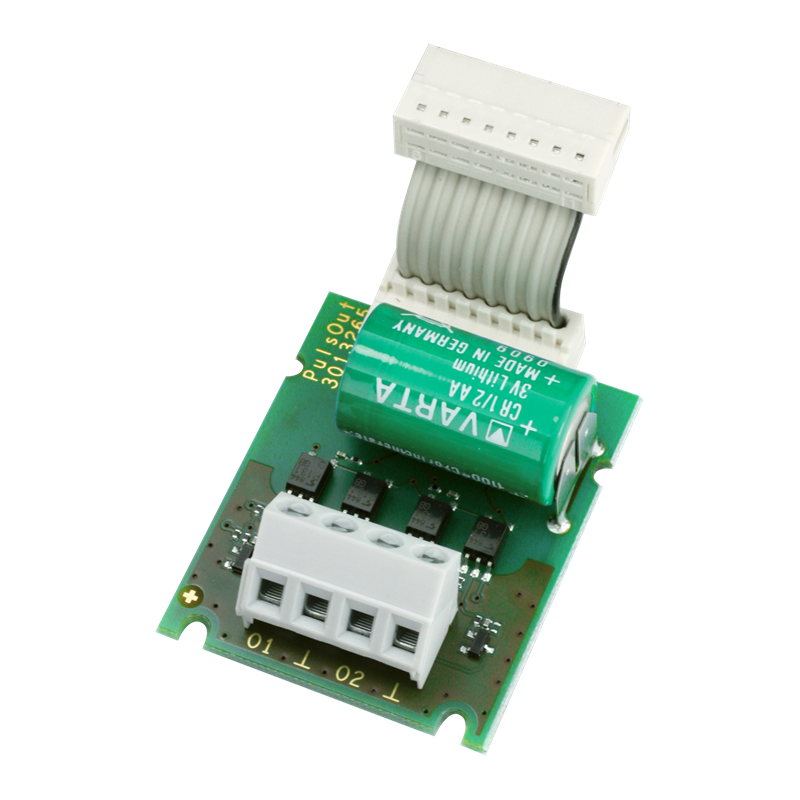

Impulsausgangsmodul

Für Smart Metering Anwendungen, Fernzählung und Integration in Gebäudeautomationssysteme. Modul mit 2 konfigurierbaren Impulsausgängen, Standard für Energie- und Volumenimpuls.

Impulseingangsmodul

Modul mit 2 Impulseingängen für Impuls-/Kontaktzähler, max. 20 Hz, mit SETSoftware konfigurierbar, Daten können fernübertragen werden mit M-Bus Modul oder integriertem Funk (wireless M-Bus).

Impulsein-/Ausgangsmodul kombiniert

Impulsein-/Ausgangsmodul mit 2 Impulseingängen und 1 Impulsausgang, mit SETSoftware konfigurierbar.

LoRa Modul

Das LoRa Modul liefert Zählerdaten über ein LoRaWAN-Netzwerk an einen Empfangsserver. Das Produkt hat eine Batterielebensdauer von 11 Jahren, ist energieeffizient, hat eine hohe Kommunikationsreichweite und kann einfach in einen bereits installierten Zähler nachgerüstet werden. Das Modul lässt sich einfach über die OTC App (über NFC) konfigurieren. Funk 868 MHz, Klasse A (bidirektional), OTAA oder ABP Aktivierung, mit integrierter Antenne.

M-Bus Modul

Für Smart Metering Anwendungen und Integration in Gebäudeautomationssysteme. M-Bus, konfigurierbares Telegramm, konform nach EN13757. Datenauslesung und Parametrierung über verpolungssichere 2-Draht-Leitung, automatische Baudratenerkennung 300 / 2400 Baud, 2 M-Bus Schnittstellen bestückbar mit jeweils eigener Primäradresse, mit SETSoftware konfigurierbar.

Modbus RTU Modul

Das Modbus RTU-Modul gewährleistet eine einfache Integration von Ultramess/WingStar E/H Wärmezählern in die Modbus-Netzwerksysteme unter Verwendung von EIA-485-Kanal bis 115.200 Baud, polungsunabhängig, Spannung 12-24 V AC/DC, <150 mW.

Wireless M-Bus

Integrierter Funksender für Smart Metering Anwendungen und Fernauslesung, nicht nachrüstbar. Konform nach EN13757 und Open Metering Standard (OMS), 868 MHz, Sendeintervall 12...20 s, T1 Modus.

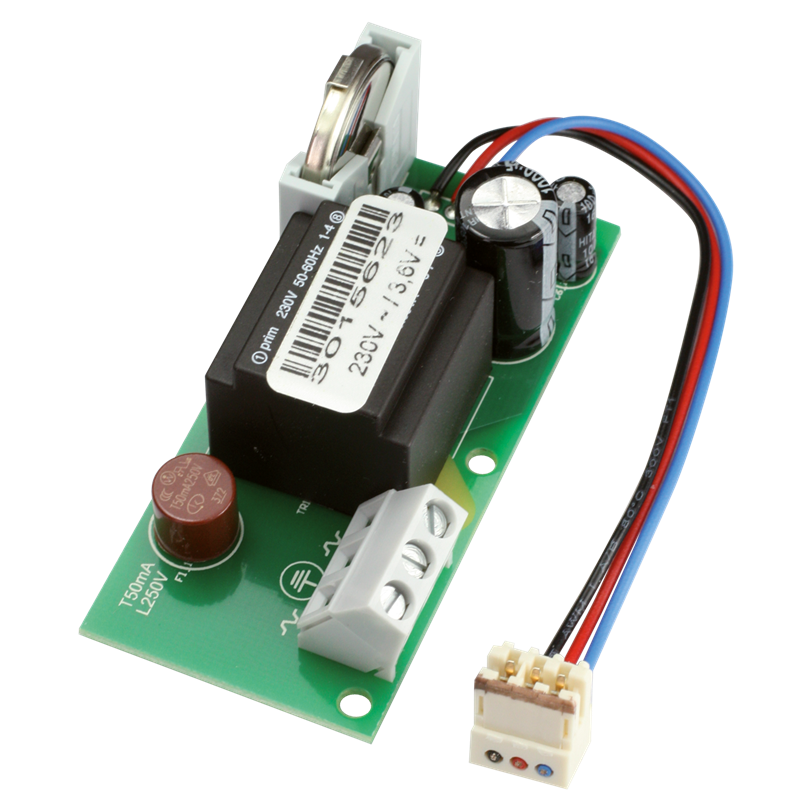

Netzteil 230 V AC

Stromversorgung des Energiezählers per Netzversorgung 230 V AC, Leistungsaufnahme < 1 W, bei Unterbrechung sichert die austauschbare Backup-Batterie die Daten.

Netzteil 24 V AC

Stromversorgung des Energiezählers per Netzversorgung 24 V AC, Leistungsaufnahme < 1 W, bei Unterbrechung sichert die austauschbare Backup-Batterie die Daten.

Betriebsfertige Konfiguration der Module vor Auslieferung auf Anfrage!
