PQT Controller für Ultramess 603 und 803
M-Bus Modul für Ultramess 403, 603 und 803
wireless M-Bus Modul für Ultramess 403, 603 und 803

Module und Netzanschluss für Ultramess® 403 / 603 / 6M3 / 803

Es stehen Module für Ultramess® 403, 603 und 803 mit verschiedenen Kommunikationslösungen zur Fernauslesung von Wärme- und Kältezählern zur Verfügung. Der 403 bietet einen Modulplatz, der 603 zwei Plätze und der 803 vier Plätze. Der Netzanschluss mit 230 V oder 24 V AC dient zur Stromversorgung der Zähler anstelle der integrierten Batterie. Bitte beachten Sie, dass die Eichgültigkeit der Geräte 6 Jahre beträgt. Nach Ablauf der Eichfrist ist eine Kostenabrechnung nicht mehr zulässig. Für weitere Informationen stehen wir Ihnen gerne beratend zur Seite.

Analogausgangsmodul 2x 4-20 mA

Für Ultramess® 603, 6M3 und 803, Konfigurierbare Messwerte für Steuerung, Regelung und Visualisierung, benötigt 24 VAC (50K27) und ggf. Transformator 230 VAC (50K28).

BACnet MS/TP Modul mit Impulseingang x2

Für Ultramess® 403, 603, 6M3 und 803, für Gebäudeautomation zur Messdatenauslesung, BACnet MS/TP mit RS-485 Schnittstelle, benötigt Netzanschluss (50K31 oder 50K27).

BACnet IP Modul mit Impulseingang x2

Für Ultramess® 403, 603, 6M3 und 803, Kompatibel mit ANSI/ASHRAE-135, ISO 16484-5, Auslesen von Zählerdaten per Ethernet 10/100, benötigt Highpower-Netzanschluss (50K23 oder 50K22).

Datenschnittstelle mit Impulsausgang x2

Für Ultramess® 403, 603, 6M3 und 803, konfigurierbare Impulsausgänge, Standard Energie und Volumen, 100 ms optional  32 ms, max. 30 VDC und 10 mA. Für Zählerfernanzeige und weitere Anwendungen für Anzeigen und Auswertung von Zählimpulsen.

Datenschnittstelle mit Impulseingänge x2

Für Ultramess® 403, 603, 6M3 und 803, Pulseingänge für Anschluss von bis zu zwei Kontaktzählern, z. B. Warm- und Kaltwasserzähler, die Zählerstände werden mitgeloggt und auf dem Bus mit übertragen.

KNX/EIB-Modul

Für Ultramess® 403 und 603, für Wärme-, Kälte- oder Klimaausführung. Für Gebäudeautomation nach ISO/IEC 14543 und EN 50090, benötigt Netzanschluss (50K31 oder 50K27).

LON-Modul mit Impulseingang x2

Für Ultramess® 603, 6M3 und 803, für LON Gebäudeautomation nach ISO/IEC 14908 – für Monitoring, Steuerung und Regelung, FT-X3, benötigt Netzanschluss (50K31 oder 50K27).

LoRa® WAN Funk-Modul, zertifiziert

Für Ultramess® 403, 603, 6M3 und 803, Funk 868 MHz, Klasse A (bidirektional), OTAA oder ABP Aktivierung, mit integr. Antenne.

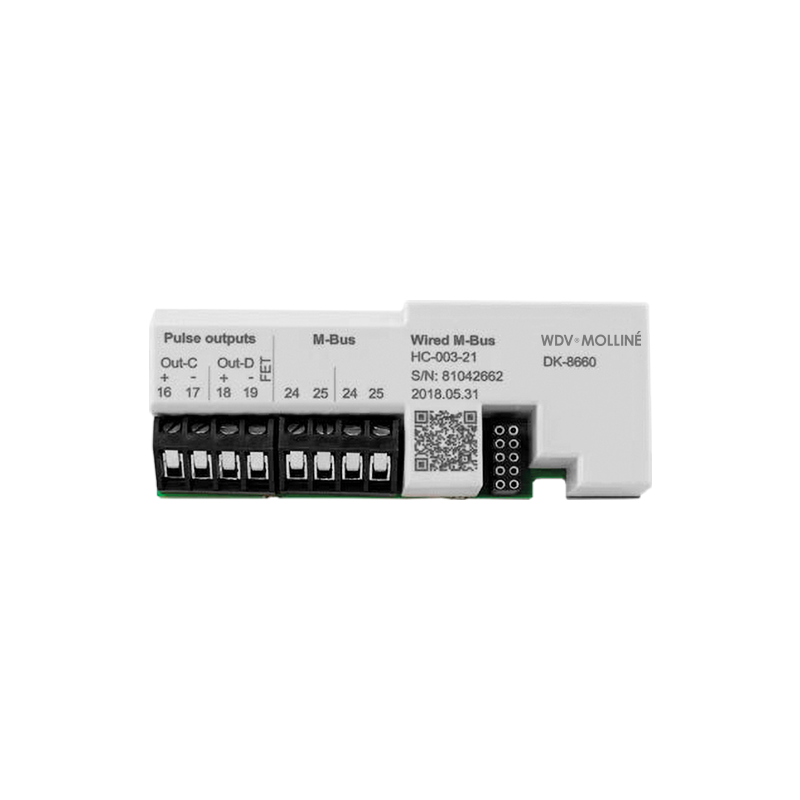

M-Bus Modul mit Impulsausgang x2

Für Ultramess® 403, 603, 6M3 und 803, M-Bus genormt nach EN 13757 zur Messdatenauslesung und Zählerkonfiguration über verpolungssichere 2-Draht-Leitung für Smart Metering Anwendungen.

M-Bus Modul mit Impulseingang x2

Für Ultramess® 403, 603, 6M3 und 803, M-Bus genormt nach EN 13757 zur Messdatenauslesung und Zählerkonfiguration über verpolungssichere 2-Draht-Leitung für Smart Metering Anwendungen mit Impulseingang x2 für den Anschluss von 2 Kontaktzählern, z. B. Kalt- und Warmwasser.

Modbus-Modul mit Impulseingang x2

Für Ultramess® 403, 603, 6M3 und 803, Modbus RTU mit RS-485 Schnittstelle zur Messdatenauslesung, Smart Metering Anwendungen und Gebäudeleitsysteme, benötigt Netzanschluss (50K31 oder 50K27).

Modbus TCP/IP-Modul mit Impulseingang x2

Für Ultramess® 603, 6M3 und 803, Modul mit Modbus TCP-Protokoll für industrielle Anwendungen oder zur Integration in Gebäudeleitsysteme, benötigt Highpower-Netzanschluss (50K23 oder 50K22).

NB-IoT Modul mit Impulseingang x2

Für Ultramess® 403, 603, 6M3 und 803, Auslesung von Zählerdaten über Mobilfunknetz, benötigt D-Zelle (55K24) oder Highpower-Netzanschluss (50K23 oder 50K22).

PQT Controller Modul

Für Ultramess® 603, 6M3 und 803, zum Ansteuern eines 24 V elektromotorischen Dreipunkt-Stellantriebs, Regler für Leistung, Durchfluss, Temperaturdifferenz und/oder Rücklauftemperatur, benötigt externen Transformator 50K29 für galvanisch getrennten Anschluss vom Energierechner.

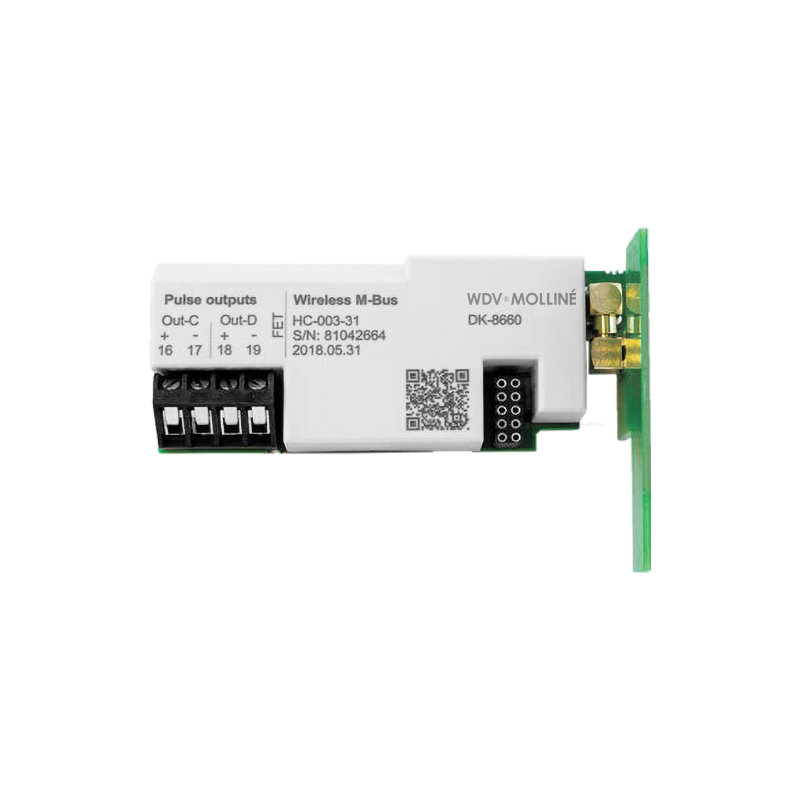

Wireless M-Bus Modul mit Impulsausgang x2

Für Ultramess® 403, 603, 6M3 und 803, Funkstandard im 868 MHz Band nach EN 13757 zur Messdatenauslesung als stationäre Lösung mit Datensammlern oder mobil als walk-by/drive-by, C1 oder T1 Mode.

Wireless M-Bus Modul mit Impulseingang x2

Für Ultramess® 403, 603, 6M3 und 803, Funkstandard im 868 MHz Band nach EN 13757 zur Messdatenauslesung als stationäre Lösung mit Datensammlern oder mobil als walk-by/drive-by, C1 oder T1 Mode. Mit Impulseingang x2 für den Anschluss von 2 Kontaktzählern.

Betriebsfertige Konfiguration der Module vor Auslieferung auf Anfrage!

    SKU: 50K20
    Art

    Zusatzoptionen und Module für Ultraschallzähler Ultramess® 403, 603, 6M3 und 803

    Anwendungsbeispiele

    Für Smart Metering, Regelung, Monitoring, Leitstellen, Prozesstechnik und Gebäudeautomationssysteme.

    Optional

    • Analog • BACnet • KNX/EIB • LonWorks • LoRa • M-Bus • Modbus • NB-IoT • wireless M-Bus

    Nachrüstbar

    • Netzanschluss 230 V AC • Netzanschluss 24 V AC

    Versorgung

    3,6V Lithium Batterie mind. 13 oder 16 Jahre, optional mit Netzanschluss 230 V AC oder 24 V AC

    Temperaturbereich

    • Wärmezähler (15 - 130 °C) • Kältezähler (2 - 50 °C) • Klimazähler (kombinierter Wärme- / Kältezähler 2 - 130 °C)

    Einbau/Montage

    Ultramess® 403 hat einen Modulplatz, 603 und 6M3 hat zwei Modulsteckplätze und 803 vier im Energierechner
